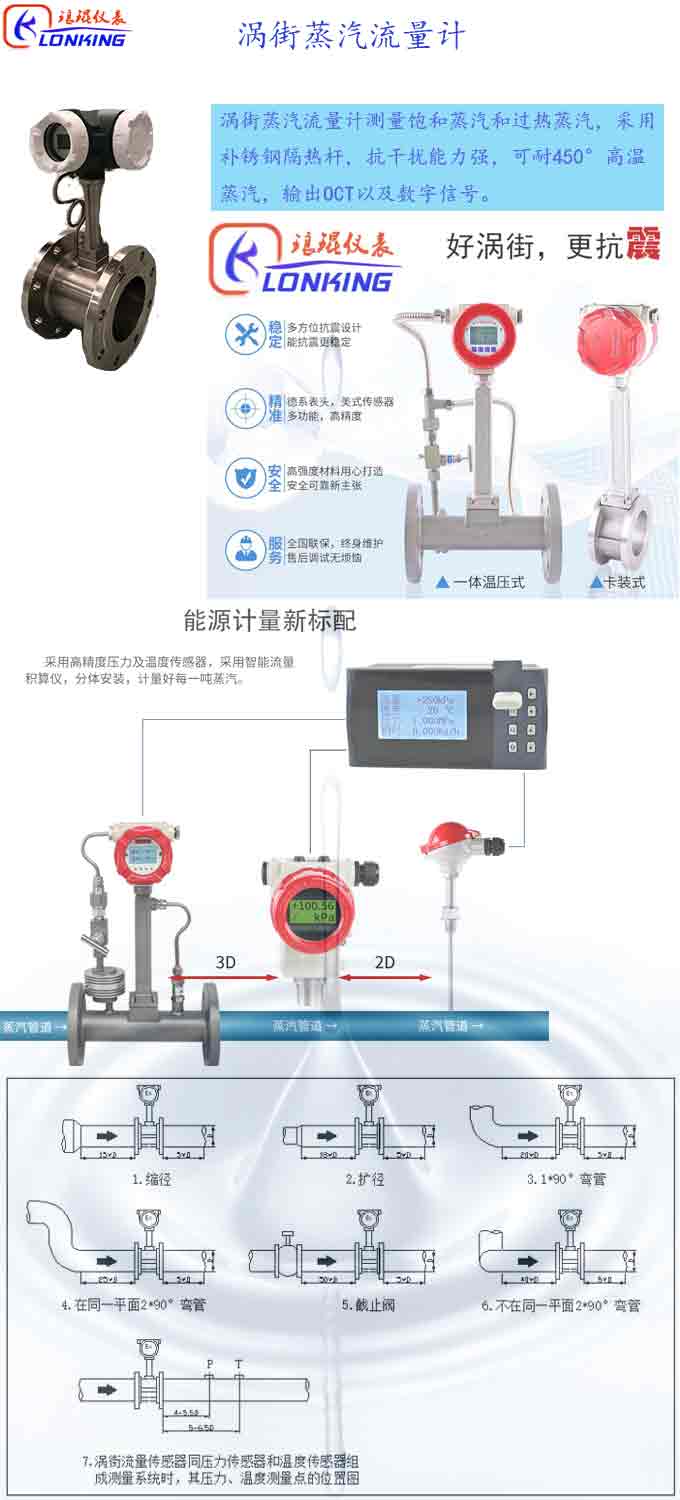

智能渦街流量計系列之分體式蒸汽流量計采用卡門渦街原理制造，具有測量精度高、量程比寬、功耗低、結構簡單牢固、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量儀表。
分體式蒸汽流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲溫壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜最長10米。
▲量程比寬達20:1。銷售熱線：400-118-3608,18917903276
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
分體式蒸汽流量計主要技術參數：
l測量介質： 蒸汽；
l應用場合： 所有生產和使用蒸汽的現場；
l最高介質溫度：350℃（電容式可以達到400℃）；
l最高工作壓力：1.6MPa～25MPa；
l準確度：1.0級、1.5級；
l防爆等級：ExdIIBT4；
l防護等級：普通型IP65，潛水型IP68；
l環境溫度：-40℃～+55℃；
l本體材質：1Cr18Ni9T i（其它材料協議）；
l允許振動加速度：壓電式0.2g，電容式1.0-2.0g；
分體式蒸汽流量計連接方式及規格：
l內/外螺紋連接式：DN15～DN50；
l卡箍式：DN15～DN50；
l卡裝夾持式、法蘭連接式：DN15～DN300；
l簡易/球閥插入式：DN200～DN2000。

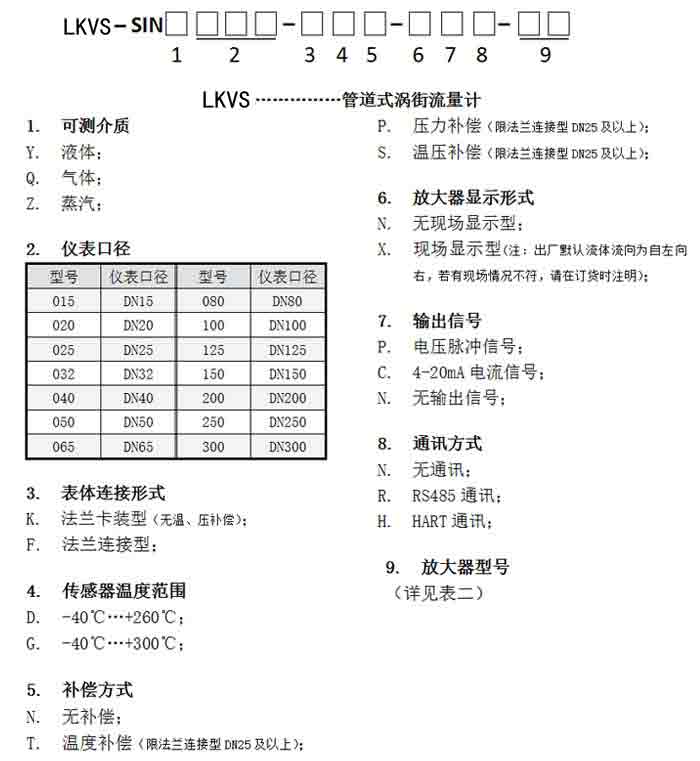

分體式蒸汽流量計選型建議：
根據智能渦街流量計系列之分體式蒸汽流量計的結構特點，分類為一體式和分體式兩種。
一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）或工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量飽和蒸汽時，由渦街流量傳感器、溫度傳感器（或壓力傳感器）和智能流量顯示積算儀三部分組成，具有智能溫度（或壓力）補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量過熱蒸汽時，由渦街流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
需要特別指出的是，當只要求測量工況體積流量時（我們將其定義為普通型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。
分體式蒸汽流量計測量范圍：
為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。
|
儀表口徑 |
工況體積流量范圍(m3/h) |
輸出頻率(HZ) |
|
15 |
2.2-20 |
260～2000 |
|
20 |
4-50 |
210～1900 |
|
25 |
8.8-55 |
190～1140 |
|
32 |
10-150 |
156～1080 |
|
40 |
27-205 |
140～1040 |
|
50 |
35-380 |
94～1020 |
|
65 |
60-800 |
94～940 |
|
80 |
86-1100 |
55～690 |
|
100 |
133-1700 |
42～536 |
|
125 |
150-2800 |
38～475 |
|
150 |
347-4000 |
33～380 |
|
200 |
560-8000 |
22～315 |
|
250 |
890-11000 |
18～221 |
|
300 |
1360-18000 |
16～213 |
|
（200） |
700-7500 |
85～880 |
|
（250） |
1100-11400 |
85～880 |
|
（300） |
1560-15600 |
85～880 |
|
（350） |
2100-21000 |
85～880 |
|
（400） |
2750-27000 |
85～880 |
|
（450） |
3500-37000 |
85～880 |
|
（500） |
4300-43000 |
85～880 |
|
（600） |
6100-61000 |
85～880 |
|
（800） |
11000-110000 |
85～880 |
|
（1000） |
17000-170000 |
85～880 |
|
>（1000） |
協議 |
|
注：表中（200）-（1000）口徑為插入式
