產品詳情

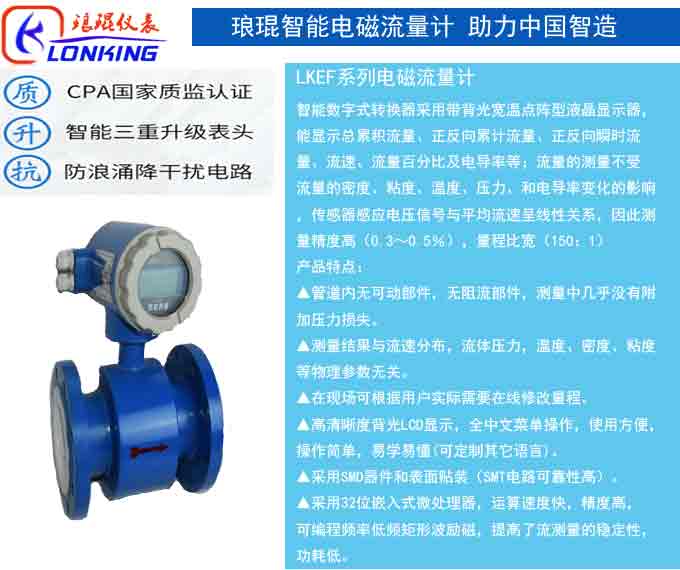

智能數字式轉換器采用帶背光寬溫點陣型液晶顯示器,能顯示總累積流量、正反向累計流量、正反向瞬時流量、流速、流量百分比及電導率等;流量的測量不受流量的密度、粘度、溫度、壓力、和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高(0.3~0.5%),量程比寬(150:1)
產品特點:
▲管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
▲測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂(可定制其它語言)。
▲采用SMD器件和表面貼裝(SMT電路可靠性高)。
▲采用32位嵌入式微處理器,運算速度快,精度高,可編程頻率低頻矩形波勵磁,提高了流測量的穩定性,功耗低。
▲全數字量的處理,抗干擾能力強,測量可靠,精度高,流量測量范圍可達150:1
▲超低EMI開關電源,使用電源電壓變化范圍大,抗EMC好
▲內部具有三個積算器可分別顯示正向累計量及差值積算量,內部設有不掉電時鐘,可記錄16次掉電時間
▲具有RS-485、RS-232C、REMOTE(Hart)和Modbus數字通訊信號輸出。
▲具有自檢功能

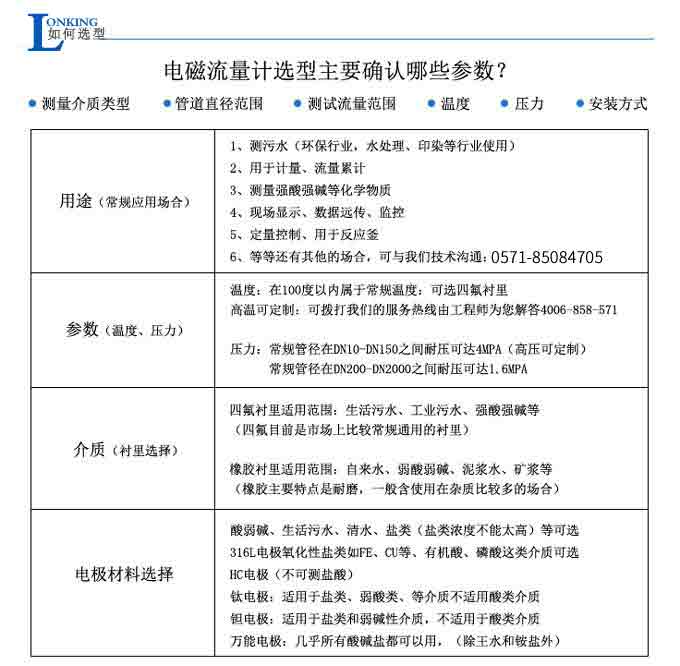

電磁流量計選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑,流量范圍,襯里材料,電極材料和輸出電流等,都能適應被測流體的性質和性質和流量的要求。
技術選型
LKEF電磁流量計選型說明書
LKEF-AB-CD-EFGH-I-JK
編碼說明
A公稱直徑
編碼 通徑 編碼 通徑 編碼 通徑
030 3 125 125 901 900
060 6 151 150 102 1000
100 10 201 200 122 1200
150 15 251 250 142 1400
200 20 301 300 162 1600
250 25 351 350 182 1800
320 32 401 400 202 2000
400 40 451 450 222 2200
500 50 501 500 242 2400
650 65 601 600 262 2600
800 80 701 700 282 2800
101 100 801 800 302 3000
B 公稱壓力(Mpa)
06- 0.6 (DN700-DN3000)
10- 1.0 (DN200-DN1000)
16- 1.6 (DN-15-DN600)
40- 4.0 (DN-DN150)

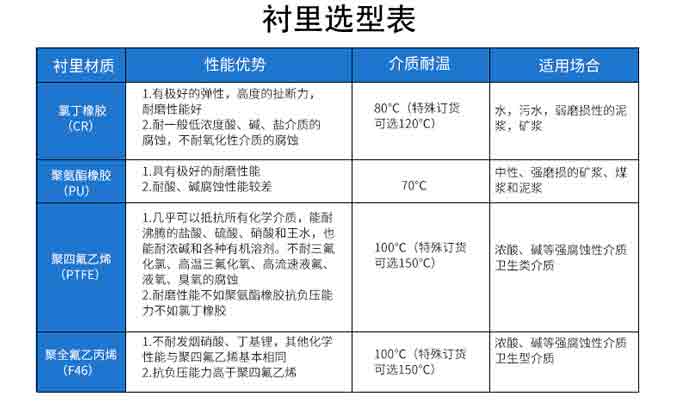

C 襯里材料
A 聚四氟乙烯(F4)(DN3-DN1000)
B 聚氯丁橡膠 (DN65-DN3000)
C聚氨酯 (DN15-DN600)
D聚全氟乙丙烯(F46)(DN15-DN300)
E加網PFA (DN15-DN2500

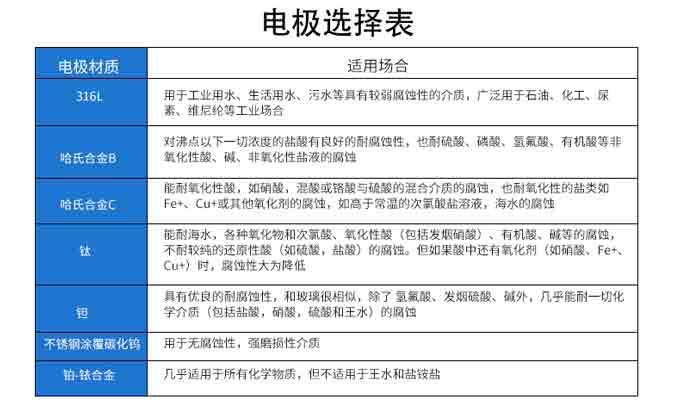

D電極材料
A不銹鋼0Cr18Ni12Mo2Ti (DN3-30000)
B哈氏合金B(yǎng) (DN3-DN3000)
C哈氏合金C (DN3-DN1600)
D鈦 (DN3-DN600)
E鉑銥合金 (DN3-DN600)
F 鉭 (DN3-DN600)
G不銹鋼涂覆碳化鎢 (DN15-DN1600)
E殼體防護
Ip1 ip65
ip2IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為氯丁橡膠或者聚氨酯襯里的非防爆分離型可選)
F防爆說明
ex0 -無
ex1- ExdmⅡCT4 (不含乙炔)
(一體型、IP65、磁鍵或無顯示、DN15-DN600)
ex2- ExdmⅡCT4 (不含乙炔)
(分離型、IP65、磁鍵或無顯示、DN15-DN600)
ex3 -ExdmⅡCT4 (不含乙炔)
(分離型、IP65、轉換器在安全區、DN15-DN1600)
G 附件
0 無
1 接地電極 (DN25-DN3000)
2接地法蘭 (DN15-DN3000)
3 進口保護法蘭 (DN65-DN1600)
4電極刮刀機構 (DN300-DN3000)
H 結構
ER分離型,中英文菜單(DN3-DN3000)
EH一體型,中英文菜單 (DN15-DN6000)
*分離型隨表專用電纜10M,如不夠另定貨,一般不超過100m,超過100m協商定貨.
I 電源
A :85V-265V 45-400HZ
B :11-40V D.C
C: 電池供電型
J轉換器型式
MA:按鍵、雙行顯示、標準輸出
MB;按鍵、雙行顯示、標準輸出、RS485
LA:按鍵、雙行顯示、標準輸出
LB:按鍵、雙行顯示、標準輸出、RS485、HART協議
AA:按鍵、中英文菜單、雙行顯示、標準輸出、RS232
K 地區編碼
華東:01 (上海,浙江、江蘇、安徽、山東)
華北:02 (北京、河北、山西、河南、內蒙古、湖北、湖南)
東北:03 (遼寧、吉林、黑龍江)

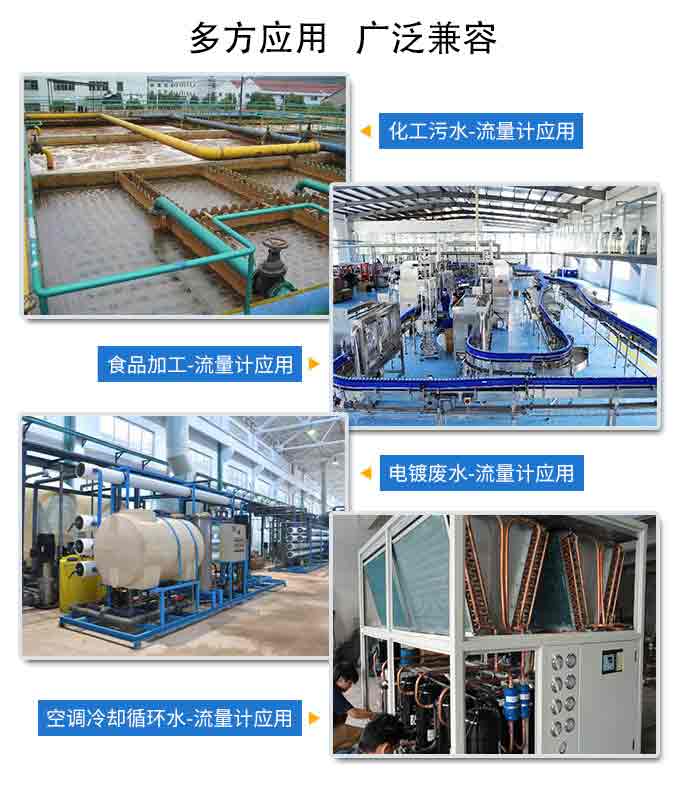

典型應用
自來水測量,大型工業企業外圍水的測量,導電液體的測量
售后承諾
技術選型
LKEF瑯琨智能電磁流量計技術特點
1.LKEF智能電磁流量計采用德國威瑯低頻矩形波勵磁技術,德國TDC芯片,反應速度在20微秒以內,測量精度高,始動流量大于0.2m/s以上,精度可達0.3%,特別是重復性好,優于0.1%,在復雜的工況下能保持穩定的測量數據。
2全數字量處理,抗干擾能力強,測量可靠,精度高、流量測量范圍可達150:1
3超低emi開關電源,適用電源電壓變化范圍大,抗emi性能好。
4采用32位嵌入式微處理器,運算速度快, 精度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。
5采用smd器件和表面貼裝技術,電路可靠性高。
6管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
7在現場可根據用戶實際需要在線修改量程。
8測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關。
9高清晰度背光lcd顯示,全中文菜單操作,使用方便,操作簡單,易學易懂。
10具有rs485、rs232、hart和modbus等數字通訊信號輸出
11具有自檢與自論斷功能。
資料下載
/d/file/p/31f4769e8ca7f704bc931d1641f8f7b1.doc
